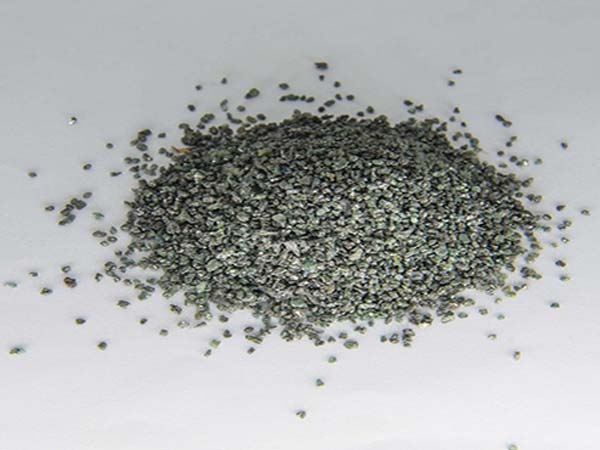

绿碳化硅制造方法同黑色碳化硅，但采用的原材料纯度要求较高，也在电阻炉中2200°C左右的高温下形成，绿色，呈半透明状，六方晶形，其Sic含量较黑色为高，物理性能与黑色碳化硅相近，但性能略较黑色为脆，也具有较好的导热性与半导体特性。
绿碳化硅微粉是指在#280到#2500的料，型号越小，粒度相比较较粗，比如说#1200的中值在9.5左右，#1000的中值在11左右，新材料
绿碳化硅生产工艺流程如下：
(1)取碳化硅原料，经破碎机中碎，并筛分至不大于5mm的碳化硅颗粒，再用整形机对其进行整形至不大于2mm的碳化硅颗粒，且其中椭圆形颗粒占80%以上，再对其进行酸洗除杂，干燥;
(2)将上述干燥后的碳化硅颗粒用磨粉机粉碎成d50=9.5-11.5μm的碳化硅粉，粉碎时，磨粉机主机电流设定为65-75A，风机流量设定为40-50m3/min，分析机转速为400--600转/分;
(3)然后用涡流式气流分级机对碳化硅粉进行分级，分级时，涡流式气流分级机的风机流量为25-43m3/min，分级轮转速为2600--3300转/分，从分级口分出粒度ds94=6.5-5.5μm的成品A，旋风口分出ds94≤5.5μm的半成品。
